Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
ισχύος λέιζερ: | 300W (άλλη δύναμη μπορεί να είναι προαιρετική) | Η 2$α σειρά λειτουργώντας πινάκων: | 300 * 300mm ή 500 * 500mm (μπορεί να προσαρμοστεί) |
---|---|---|---|
Κατάσταση λειτουργίας της μονάδας δίσκου: | Η σερβο μηχανή οδηγεί τη βίδα σφαιρών | Μέγιστη ταχύτητα του πίνακα: | 100mm/s |
Ρύθμιση άξονα Ζ: | Με το χέρι ή serov σύστημα παρακολούθησης συνδέσμων CCD μηχανών | Ακρίβεια προσδιορισμού θέσης: | 0.05mm |
Επαναλάβετε την ακρίβεια προσδιορισμού θέσης: | 0.02mm | ψύξη: | Υδρόψυξη |
πλάτος σφυγμού: | 0.1~50.0ms | Απαίτηση παροχής ηλεκτρικού ρεύματος: | 380V±10%, 50Hz, 40A |
Απαίτηση ηλεκτρικής ενέργειας: | 12-15kW, τριφασικά | μέθοδος συγκόλλησης: | Αυτόματη + συγκόλλησης |
Υψηλό φως: | laser welding system,fiber welding machine |

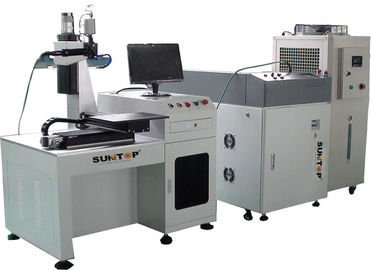

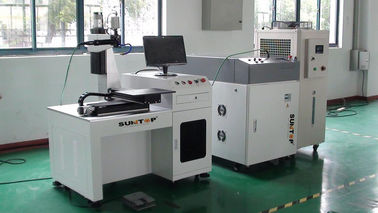

300W μηχανή συγκόλλησης λέιζερ ινών, αυτόματο λέιζερ σφυγμού Yag για τα προϊόντα μετάλλων
1, κύρια featurues μηχανών:
1.1. Xenon ο λαμπτήρας που αντλείται συνέπεια, ίνα-συνδεμένη πηγή φωτός παραγωγής, χρησιμοποιεί την ενέργεια ανατροφοδοτεί το σύστημα ή το ρεύμα ανατροφοδοτεί το σύστημα, η υψηλή σταθερότητα, υψηλή ποιότητα ακτίνων, το σημείο συγκόλλησης είναι όμορφη και καλή.
1.2. Το οπτικό σύστημα μηχανών χρησιμοποιεί τη μετάδοση ινών αντί των καθρεφτών απεικονίζει όποιος έχει το χαμηλό μελλοντικό ποσοστό αποτυχίας και την υψηλή ηλεκτροοπτική συνομιλία.
1.3. Εύκαμπτη μετάδοση, κεφάλι συγκόλλησης, μικρός όγκος, κατάλληλη σε απευθείας σύνδεση ολοκλήρωση.
1.4. Εύκολος να ενσωματώσει όλα τα είδη σταθμών εργασίας και πλατφόρμας κινήσεων, να ολοκληρώσουν τη σύνθετη συγκόλληση, απαιτήσεις συγκόλλησης της υψηλής ακρίβειας.
1.5. Μπορέστε σύμφωνα με τις απαιτήσεις πελατών της ολοκλήρωσης στις διάφορες γραμμές, να ικανοποιήσει τις ανάγκες της εργασίας γραμμών συνελεύσεων γραμμών παραγωγής, μπορεί επίσης κατάλληλο εμπορικό σήμα να επιτύχει το πλήρως αυτοματοποιημένο ρομπότ συγκόλλησης.
1.6. Μπορέστε να πραγματοποιήσετε τις διπλές ελαφριές πορείες, όπως η ελαφριά πολυεπίπεδη φασματοσκοπία πορειών τέσσερις, μέχρι τη φασματική ενέργεια φασματική και το χρόνο, όχι μόνο μπορεί να πραγματοποιήσει τη διπλή επεξεργασία θέσης, σώζει το υλικό, επάνω και κάτω - ο χρόνος, βελτιώνει πολύ την αποδοτικότητα prodcution, μπορεί να πραγματοποιήσει τις πολλαπλάσιες προοπτικές των πολυεπίπεδων απαιτήσεων επεξεργασίας συγκόλλησης συγχρόνως πιό σύνθετων.
1.7. Πολύ επεκτείνετε την εφαρμογή των μέσων συγκόλλησης λέιζερ, καταστήστε την εφαρμογή της συγκόλλησης λέιζερ ευρύτερη και πιό εύκαμπτη.
2, τομείς εφαρμογής της μηχανής
Ευρέως χρησιμοποιημένος στα κοχύλια μετάλλων τηλεφωνικών μπαταριών κυττάρων, τη βιομηχανία διαφημίσεων, τη συγκόλληση πλαισίων γυαλιού, τη συγκόλληση πλαισίων ανοξείδωτου, τη συγκόλληση πληκτρολογίων, τη συγκόλληση χάλυβα πυριτίου και το ανοξείδωτο στη συγκόλληση, τα έπιπλα και το κενό, το φλυτζάνι, το κύπελλο, την πόρτα - λαβή και τα βουλώματα σπινθήρων, το φίλτρο, το λίπος, έναν σωλήνα θέρμανσης, το σωλήνα κ.λπ. μετάλλων υποστήριξης.
3, υλικά εφαρμογής της μηχανής
Ο ίδιος χάλυβας, ο σαφής χάλυβας άνθρακα, ο χάλυβας κραμάτων, ο σίδηρος, το ανοξείδωτο, ο χάλυβας χαμηλού άνθρακα, το ανοξείδωτο 316 χάλυβα -310, ο χάλυβας κραμάτων και 347 το νικέλιο, διαφορετικά επίπεδα νικελίου, τιτάνιο, νικέλιο, κασσίτερος, χαλκός, αλουμίνιο, νιόβιο, χρυσός, ασημένιος του μετάλλου ή αναμιγνύουν το ίδιο μέταλλο για τη συγκόλληση. χαλκός και νικέλιο, τιτάνιο, χαλκός και νικέλιο, τιτάνιο, τιτάνιο, μολυβδαίνιο, ορείχαλκος, χαλκός, και χάλυβας χαμηλού άνθρακα, χαλκός, μέταλλο για τη συγκόλληση.
4, κύριες τεχνικές παράμετροι μηχανών
Πρότυπο |
ST-A300 |
Μήκος κύματος |
1064nm |
Πηγές αντλιών |
Xe-λαμπτήρας δύο (εισαγόμενος), αίθουσα χρυσής επένδυσης |
Max.power |
300W |
Μέγιστη ενιαία ενέργεια σφυγμού |
60J |
Πλάτος σφυγμού |
0.1~50.0ms |
Sequency συχνότητα |
1~200Hz |
Μέγεθος σημείων συγκόλλησης |
0.2~1.5mm |
Βάθος συγκόλλησης |
0.1~3.0mm |
Συγκόλληση ακολουθίας |
15mm/s |
Παρατηρήστε το σύστημα |
Όργανο ελέγχου CCD |
Προσδιορισμός θέσης |
Ένδειξη κόκκινου φωτός |
Σύστημα ψύξης |
Υδρόψυξη |
Ακρίβεια επανάληψης |
0.020.05mm |
Μέγεθος μηχανών |
770mm*1350mm*1200mm (L*W*H) |
Μέγεθος ψυγείων νερού |
600 * 880 *1450 χιλ. |
Απαίτηση ηλεκτρικής ενέργειας |
12-15kW, τριφασικά |
Απαίτηση παροχής ηλεκτρικού ρεύματος |
380V±10%, 50Hz, 40A |
Συνολικό ακαθάριστο βάρος μηχανών (κλ) |
420KG |
Μέγεθος συσκευασίας μηχανών (χιλ.) |
Γεννήτρια λέιζερ: 850mm*1500mm*1250mm Ψυγείο νερού: 1500mm*680mm*980mm Λειτουργώντας πίνακας συγκόλλησης λέιζερ: 1400 * 1100* 1500 |
5, η φωτογραφία δειγμάτων συγκόλλησης λέιζερ
