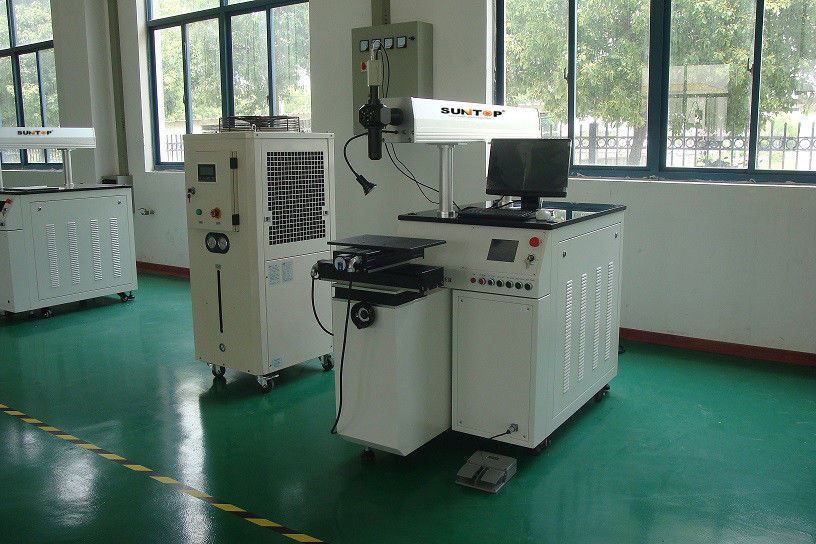

CNC αισθητήρων υδρόψυξης μηχανή συγκόλλησης λέιζερ με τη συγκόλληση περιστροφής

CNC αισθητήρων υδρόψυξης μηχανή συγκόλλησης λέιζερ με τη συγκόλληση περιστροφής



1, εισαγωγές της μηχανής:



ST-t300-ρ οι σειρές σχεδιάζουν ειδικό για τη συγκόλληση λέιζερ προϊόντων αισθητήρων, η μηχανή υιοθετεί τη μηχανή υψηλής ακρίβειας και το περιστροφικό τσοκ που μπορούν να επιτύχουν την αυτόματη συγκόλληση λέιζερ για τη συγκόλληση σφραγίδων του αισθητήρα, αυτά τα τα είδη μας μηχανής συγκόλλησης λέιζερ με τον άξονα 4 που έλεγξε από το λογισμικό μηχανών, τη υψηλή ακρίβεια και την αποδοτικότητα, τη γρήγορες ταχύτητα συγκόλλησης και τη δύναμη συγκόλλησης.





2, κύρια πλεονεκτήματα της μηχανής:



Συγκρίνοντας με την παραδοσιακή τεχνολογία συγκόλλησης, συγκόλληση λέιζερ με το πλεονέκτημα ως εξής:



2.1 γρήγορη ταχύτητα, υψηλό βάθος και σχεδόν καμία παραμόρφωση.



2.2 στο δωμάτιο ή τους ειδικούς όρους για τη συγκόλληση και τον εξοπλισμό συγκόλλησης. παραδείγματος χάριν, ένα απλό λέιζερ από το μαγνητικό πεδίο. η ακτίνα δεν θα αντισταθμιστεί το λέιζερ σε ένα κενό, τον αέρα και κάποιο αέριο στο περιβάλλον θα μπορούσε να εφαρμόσει τη συγκόλληση, και πέρασε το διαφανές υλικό γυαλιού ή ακτίνων στη συγκόλληση.



2.3 μπορεί να ενώσει στενά το δύσκολο υλικό λειωμένων μετάλλων, όπως το τιτάνιο, ο χαλαζίας κ.λπ. Μπορέστε να ενώσετε στενά το υλικό isomerism με την καλή ποιότητα.



2.4 πυκνότητα υψηλής δύναμης μετά από την εστίαση λέιζερ. Όταν η συγκόλληση κομματιών προς κατεργασία υψηλής δύναμης, αναλογία βάθους μπορεί να είναι 5:1, tiptop μπορεί να είναι μέχρι 10:1.



2.5 μπορεί να χρησιμοποιηθεί για η συγκόλληση. Η ακτίνα λέιζερ στρέφεται σε ένα φως, και κάνει τον ακριβή προσδιορισμό θέσης μπορεί να χρησιμοποιηθεί στη μαζική παραγωγή, αυτοματοποίησε ένα μικρό κομμάτι μέσα. η ομάδα συγκόλλησης



2.6 για να είναι ενωμένες στενά απρόσιτες περιοχές, μια τέτοια μεγάλης απόστασης συγκόλληση, επαφή με την ευελιξία.





3, κύρια τεχνικά πρότυπα της μηχανής:



3.1 παροχή ηλεκτρικού ρεύματος λέιζερ



Η ισχύς λέιζερ του κύριου κυκλώματος ή του κυκλώματος, που προκαλείται από το κύκλωμα ελέγχου ή το κύκλωμα, το κύκλωμα προστασίας, με ένα ρεύμα, και τη συσκευή προστασίας κυκλοφορίας, το ρεύμα, το πλάτος και τη συχνότητα θα μεταφερθεί. η δύναμη έχει κάνει επίσης τις λειτουργίες κυμάτων μπορεί να βασιστεί στην ανάγκη στην οργάνωση τα κυματοειδή παραγωγής, για διαφορετικά συγκολλώντας υλικά. η ισχύς της τρέχουσας επιτροπής λειτουργίας και το πλάτος και η συχνότητα, η εργασία εκείνης της λειτουργίας. οι συγκεκριμένοι δείκτες του ως εξής:



Παροχή ηλεκτρικού ρεύματος εισαγωγής:  τριφασικό /50Hz/40A 380v±5%

Εκτίμηση παροχής ηλεκτρικού ρεύματος:    15KW

Σφυγμός που λειτουργεί τρέχον 0-500A

Όριο αστάθειας παροχής ηλεκτρικού ρεύματος:     ≤±5%



3.2 πηγές λέιζερ



Οι πηγές λέιζερ υιοθετούν τη μακριά κοιλότητα επένδυσης διάρκειας ζωής χρυσή από U.K (υψηλή επίδοση, καλή θερμότητα - η σταθερότητα, αντιστέκεται στη διαβρωτική, υψηλή μετατροπή του photoelectricity. Ο καλός τρόπος ακτίνων, μπορεί να επιτύχει για να συνεχίσει), διπλός xe-λαμπτήρας και ενιαία κοιλότητα λέιζερ.



3.3 σύστημα ψύξης



Οι πηγές λέιζερ πρέπει να είναι με το καθαρό νερό αποστάζουν το νερό.

Σύστημα ψύξης της θερμοκρασίας ύδατος, εξ αιτίας της αστυνομίας και της προστατευτικής λειτουργίας.



Κυκλοφορία με το δροσερό τρόπο:



Πεδίο ελέγχου θερμοκρασίας:         20-25°C



Σταθερότητα θερμοκρασίας:              ±10c



Ρεύμα δροσίζοντας νερού:           2035L/min



Προστασία αποτυχίας:             Η δύναμη λέιζερ με μια αλυσίδα να ρεύσει για να προστατεύσει και περισσότερη θερμή προστασία



Δύναμη ψύξης:                   3P



Για τη χρήση της προστασίας νερού:    >3 μήνας



3.4 τοποθετώντας σύστημα λέιζερ



Χρησιμοποιεί μια ακτίνα λέιζερ ημιαγωγών ως οδηγίες για ένα οπτικό σύστημα των κανόνων και της εργασίας προκειμένου να υποδειχθεί η θέση.



3.5 οπτικό και σύστημα εστίασης



Υιοθετήστε την ενιαία παραγωγή λέιζερ, που ενώνει στενά την εστίαση F=100mm (f=80/120/150mm προαιρετικό).

Μέγεθος Facula: 0.21.5mm, ταιριάζουν με το σύστημα illume και την ίδια συσκευή προστασίας αερίου άξονα.



3.6 σύστημα οργάνων ελέγχου CCD



Υιοθετήστε το ίδιο σύστημα οργάνων ελέγχου άξονα, (αντιστοιχία 9.2» γραπτό LCD), μεγάλο πολλαπλάσιο 20 φορές τόσο





4, τα industrials εφαρμογής της μηχανής:



Ευρέως χρησιμοποιημένος στα βιομηχανικά προϊόντα αισθητήρων που ενώνουν στενά, και τα άλλα είδη στρογγυλών συσκευών σύνδεσης, βιομηχανιών σωλήνων και σωλήνων που ενώνουν στενά, συγκόλλησης πλαισίων μετάλλων, της συγκόλλησης πληκτρολογίων, συγκόλλησης χάλυβα πυριτίου και ανοξείδωτου στη συγκόλληση, τα έπιπλα και το κενό, το φλυτζάνι, το κύπελλο, την πόρτα - λαβή και τα βουλώματα σπινθήρων, το φίλτρο, το λίπος, έναν σωλήνα θέρμανσης, κ.λπ.





5, τα υλικά εφαρμογής της μηχανής:



Ο σαφής χάλυβας άνθρακα, χάλυβας κραμάτων: η συγκόλληση και το ανοξείδωτο, ο χάλυβας μεταξύ της συγκόλλησης και το ανοξείδωτο, χάλυβας χαμηλού άνθρακα, χάλυβας -310, ανοξείδωτο 316, χάλυβας κραμάτων και 347 νικέλιο, διαφορετικά επίπεδα νικελίου, τιτάνιο, νικέλιο, κασσίτερος, χαλκός, αλουμίνιο, νιόβιο, χρυσός, ασημένιος του μετάλλου ή αναμιγνύουν το ίδιο μέταλλο για τη συγκόλληση. χαλκός και νικέλιο, τιτάνιο, χαλκός και νικέλιο, τιτάνιο, τιτάνιο, μολυβδαίνιο, ορείχαλκος, χαλκός, και χάλυβας χαμηλού άνθρακα, χαλκός, μέταλλο για τη συγκόλληση.



6, οι κύριες τεχνικές παράμετροι mahcine:



Πρότυπο	ST-t300-ρ
Μήκος κύματος	1064nm
Πηγές αντλιών	Διπλός xe-λαμπτήρας
Max.power	300W
Μέγιστη ενιαία ενέργεια σφυγμού	60J
Πλάτος σφυγμού	0.1~20.0ms
Sequency συχνότητα	0~200Hz
Μέγεθος σημείων συγκόλλησης	0.2~1.5mm
Βάθος συγκόλλησης	0.1~3.0mm
Συγκόλληση ακολουθίας	15mm/s
Παρατηρήστε το σύστημα	Όργανο ελέγχου CCD
Προσδιορισμός θέσης	Ένδειξη κόκκινου φωτός
Σύστημα ψύξης	Υδρόψυξη
Δύναμη ψύξης	3P
Μέγεθος μηχανών	1800mm*1000mm*2000mm
Απαίτηση δύναμης	17KW, τριφασικό, 380V±10%, 50Hz, 40A





7, τα πραγματικά δείγματα συγκόλλησης λέιζερ ως εξής:
